液壓螺母
 海力LM頂環液壓螺母 |
 海力L-Y/HMV/YMQZ液壓螺母用于軸承等環狀工件的安裝及 拆卸,快捷方便>>>詳細資料 |
 海力LMB底環液壓螺母 |
海力液壓螺母是快速、精確的緊固工具，它為各種震動、快速轉動、大力量設備和狹窄空間螺栓的緊固提供了簡單、安全、經濟的解決方法。多年來在造船、石油化工、電力、冶金、采煤和重型機械等工業領域的應用經驗證明它是非�？煽康�。
液壓螺母材質選用高強度合金鋼，利用超高液壓原理，使液壓螺母的尺寸與原有傳統螺母匹配，無需修改原有螺栓設計，無需扳手及套筒的空間，通過液壓拉伸螺栓，預定載荷更精確，緊固更可靠。
海力LM液壓螺母工作原理

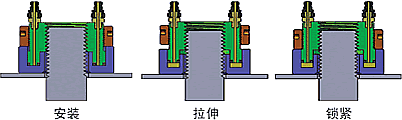

海力LM液壓螺母是一種先進的螺栓裝配方法，特別適用于狹窄空間和重負荷振動機械緊固，液壓螺母的工作原理是利用液壓油缸直接對螺栓施加外力，使被施加力的螺栓在其彈性變形區內被拉長，螺栓拉長后旋緊液壓螺母上的鎖圈，這樣螺栓就會被鎖圈鎖止在拉長的位置上。 液壓缸位于螺栓中軸線的位置，用于對螺栓進行軸向拉伸，實現螺栓需要的拉伸量。而正是螺栓的這種拉伸量決定了螺栓緊固所需的夾緊力。當液壓螺母被加壓后，螺栓受到拉伸，同時液壓螺母和結合面緊貼。從而將螺栓的軸向形變鎖住，也就是將剩余螺栓載荷鎖在螺母里。很多連接面之間都配有密封墊，密封墊只有在連接面被壓緊時才起作用，因此連接面始終保持被夾緊的狀態就顯得尤其重要了。
對螺栓施加的載荷與液壓缸中的油壓成正比關系，這樣的設計能夠非常精確地留住有效載荷。由于載荷直接施加在螺栓上，且所有作用力都用于螺栓拉長，因此載荷產生所需的空間可以達到最小。
海力LM液壓螺母特點
● 拉伸方式不受螺栓潤滑效果和螺紋摩擦大小的影響，可以得到更為精確的螺栓載荷。
● 可對多個螺栓進行同步拉伸，使整圈螺栓受力均勻，得到均衡的載荷。
● 由于采用最先進的超高壓技術，可以在很小的空間內完成螺栓的鎖緊。
● 拉伸方式對螺栓進行緊固得到的剩余載荷和有效載荷要比力矩方式更大，
● 拉伸方式更適用于緊固精度要求較高的接合應用，它能使連接面受力均勻地實現接合，真正地防止泄漏。
海力LM系列液壓螺母結構
海力海力LM液壓螺母根據不同的使用分厚型和薄型、高壓和超高壓、頂環鎖緊和底環鎖緊。海力LM液壓螺母主要由油缸、活塞和鎖圈組成，接油口有頂置和側入設計。
個性化設計
如果標準型號的液壓螺母不能滿足使用要求，海力提供特殊的專業定做服務，為了準確反映螺栓的工況，敬請?zhí)顚?xiě)我們提供的螺栓數據調查表。
| 型號 | 公稱直徑 A |
外徑 B |
總高 H |
主體高 度C |
環部高 度P |
行程 | 作用 面積 |
最大拉伸力kN | 重量kg | |||
| 1500BAR | 2200BAR | |||||||||||
| 頂環液壓螺母 | 底環液壓螺母 | mm | inch | mm | mm | mm | mm | mm | cm2 | |||
| 海力LM33 | 海力LMB33 | 33 | 1'1/4 | 74 | 51 | 36 | 15 | 6 | 14.41 | 216.19 | 317.08 | 0.9 |
| 海力LM36 | 海力LMB36 | 36 | 1'3/8 | 80 | 59 | 43 | 16 | 4 | 16.56 | 248.33 | 364.22 | 1.2 |
| 海力LM39 | 海力LMB39 | 39 | 1'1/2 | 87 | 63 | 45 | 18 | 4 | 19.95 | 299.2 | 438.83 | 1.5 |
| 海力LM42 | 海力LMB42 | 42 | 1'5/8 | 94 | 69 | 50 | 19 | 6 | 22.45 | 336.77 | 493.92 | 1.9 |
| 海力LM45 | 海力LMB45 | 45 | 1'3/4 | 101 | 76 | 55 | 21 | 6 | 27.28 | 409.18 | 600.13 | 2.4 |
| 海力LM48 | 海力LMB48 | 48 | 1'7/8 | 107 | 77 | 55 | 22 | 8 | 30.21 | 453.1 | 664.55 | 2.8 |
| 海力LM52 | 海力LMB52 | 52 | 2' | 117 | 84 | 60 | 24 | 8 | 36.65 | 549.77 | 806.34 | 3.6 |
| 海力LM56 | 海力LMB56 | 56 | 2'1/4 | 125 | 88 | 62 | 26 | 8 | 43.71 | 655.63 | 961.59 | 4.9 |
| 海力LM60 | 海力LMB60 | 60 | 135 | 93 | 65 | 28 | 10 | 48.44 | 726.64 | 1065.73 | 5.6 | |
| 海力LM64 | 海力LMB64 | 64 | 2'1/2 | 144 | 99 | 70 | 29 | 10 | 54.68 | 820.13 | 1202.86 | 6.7 |
| 海力LM68 | 海力LMB68 | 68 | 2'3/4 | 157 | 105 | 72 | 33 | 10 | 67.2 | 1007.94 | 1478.31 | 8.8 |
| 海力LM72 | 海力LMB72 | 72 | 163 | 109 | 76 | 33 | 10 | 70.34 | 1055.04 | 1547.39 | 9.7 | |
| 海力LM76 | 海力LMB76 | 76 | 3' | 173 | 117 | 81 | 36 | 12 | 80 | 1199.99 | 1759.99 | 11.7 |
| 海力LM80 | 海力LMB80 | 80 | 3'1/4 | 187 | 124 | 85 | 39 | 12 | 97.32 | 1459.75 | 2140.96 | 14.9 |
| 海力LM85 | 海力LMB85 | 85 | 195 | 130 | 90 | 40 | 12 | 101.93 | 1528.98 | 2242.51 | 16.4 | |
| 海力LM90 | 海力LMB90 | 90 | 3'1/2 | 207 | 140 | 97 | 43 | 12 | 115.11 | 1726.69 | 2532.47 | 19.6 |
| 海力LM95 | 海力LMB95 | 95 | 3'3/4 | 219 | 148 | 102 | 46 | 12 | 131 | 1965.01 | 2882.02 | 23.4 |
| 海力LM100 | 海力LMB100 | 100 | 4' | 234 | 154 | 105 | 49 | 15 | 148.84 | 2232.54 | 3274.39 | 28.5 |
| 海力LM105 | 海力LMB105 | 105 | 243 | 159 | 108 | 51 | 15 | 160.61 | 2409.17 | 3533.44 | 31.5 | |
| 海力LM110 | 海力LMB110 | 110 | 255 | 166 | 113 | 53 | 15 | 179.26 | 2688.94 | 3943.78 | 36.3 | |
| 海力LM115 | 海力LMB115 | 115 | 4'1/2 | 267 | 176 | 120 | 56 | 15 | 193.24 | 2896.53 | 4251.18 | 41.6 |
| 海力LM120 | 海力LMB120 | 120 | 279 | 183 | 125 | 58 | 15 | 213.65 | 3204.68 | 4700.2 | 47.4 | |
| 海力LM125 | 海力LMB125 | 125 | 5' | 295 | 192 | 130 | 62 | 15 | 242.47 | 3637.06 | 5334.36 | 56.4 |
| 海力LM130 | 海力LMB130 | 130 | 303 | 198 | 135 | 63 | 15 | 251.04 | 3765.65 | 5522.95 | 60.5 | |
| 海力LM140 | 海力LMB140 | 140 | 5'1/2 | 326 | 214 | 145 | 69 | 15 | 291.45 | 4371.82 | 6412.01 | 76.5 |
| 海力LM150 | 海力LMB150 | 150 | 6' | 356 | 231 | 155 | 76 | 18 | 351.24 | 5268.61 | 7727.29 | 98.9 |
| 海力LM160 | 海力LMB160 | 160 | 376 | 244 | 165 | 79 | 18 | 389.27 | 5838.99 | 8563.85 | 114.8 | |
| 海力LM170 | 海力LMB170 | 170 | 6'1/2 | 400 | 259 | 175 | 84 | 18 | 439.22 | 6588.35 | 9662.91 | 138.1 |
| 海力LM180 | 海力LMB180 | 180 | 7' | 424 | 274 | 185 | 89 | 18 | 497.54 | 7463.11 | 10945.9 | 164.2 |
| 海力LM190 | 海力LMB190 | 190 | 7'1/2 | 440 | 290 | 195 | 95 | 20 | 557.63 | 8364.49 | 12267.9 | 105.6 |
| 海力LM200 | 海力LMB200 | 200 | 8' | 479 | 307 | 205 | 102 | 20 | 641.66 | 9615.94 | 14103.4 | 200.9 |
| 液壓千斤頂相關產品(請點擊產品名稱查看詳細資料) |
 電動液壓千斤頂(海力F-V50-1000T) - 同步千斤頂 - 大噸位液壓頂(海力F-Q頂管機大行程)
|
大噸位分離式液壓頂 |
|
薄型頂(噸位5-200T行程6-80mm) - 薄型同步千斤頂(薄型海力B-V) 橋梁千斤頂(海力M-B) - 超薄型千斤頂(RSM5-150T) - 薄型千斤頂(RCS5-100T)
|
空間窄小-如橋梁 更換支座 |
|
穿心千斤頂(海力H-C空心頂) - 空心千斤頂(RCH穿心頂) - 雙作用空心千斤頂(RRH)
|
具有拉伸功能空 心液壓頂 |
|
自鎖千斤頂(海力L-V50-1080T) - 自鎖同步千斤頂 - 自鎖式千斤頂(CLL)
|
需長時間支撐重 物液壓頂 |
|
雙作用千斤頂(10-200T) - 手動千斤頂(5-100T) - 雙節千斤頂(多節)
|
小噸位分離式液 壓頂 |
|
超高壓千斤頂(CLR) - 電動千斤頂(DYG) - 大噸位千斤頂(CLS) - 電動液壓油缸 |
大噸位液壓頂舊 型號 |
|

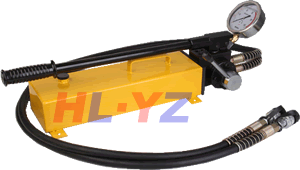

電動泵(海力B-V電動泵站) - 液壓油缸 - 雙向手動泵(YSSB) - 單向手動泵(YCSB)
|
|
